DX-4A/3型信號繼電器技術參數及說明書-上海上繼科技有限公司

發表時間:2019-10-20 20:19 瀏覽次數:553 〖返回〗

一、DX-4A/3型信號繼電器概述

DX-4A/3型信號繼電器是自動控制系統中常用的器件,它用于接通和斷開電路,用以發布控制命令和反映設備狀態,以構成自動控制和遠程控制電路。各個領域的自動控制無一不采用繼電器。鐵路信號技術中廣泛采用的繼電器,稱為信號繼電器(在信號系統中,可簡稱繼電器),是鐵路信號中的重要部件。它無論作為繼電式信號系統的核心部件,還是作為電子式或計算機式信號系統的接口部件,都發揮著重要的作用。繼電器的動作的可靠性直接影響到信號系統的可靠性和安全性。

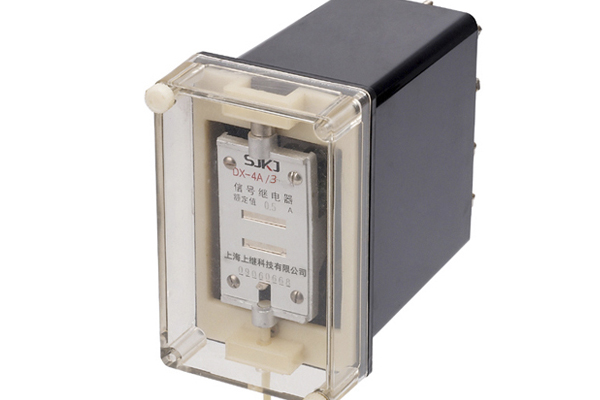

DX-4A/3型信號繼電器

二、DX-4A/3型信號繼電器技術參數及接線圖

●工作繞組額定值:DC 6V、12V、24V、48V、110V、220V、0.0lA、0.015A、0.02A、0.025A、0.03A、0.04A、 0.05A、 0.075A、0.08A、0.1A、0.15A、0.2A、0.25A、0.5A、0.75A、lA、2A、4A、0.06A。

●復歸繞組額定值:6V、12V、24V、48V、110V、220V。

●動作值:動作電壓不大于70%額定值;動作電流不大于90%額定值。

●復歸電壓:不大于70%。

●返回值:不小于2%額定值。

●功率消耗:電壓型不大于2W;電流型不大于0.2W。

●觸點容量:保持觸點在220V,電流不超過lA的直流有感電路中(時間常數為5±0.75ms),分斷容量為50W,瞬時觸點為30W,在220V電流不超過lA的交流電路中分斷容量為200VA。

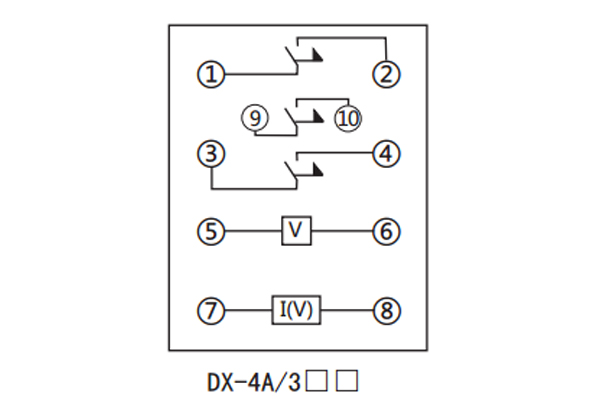

接線圖

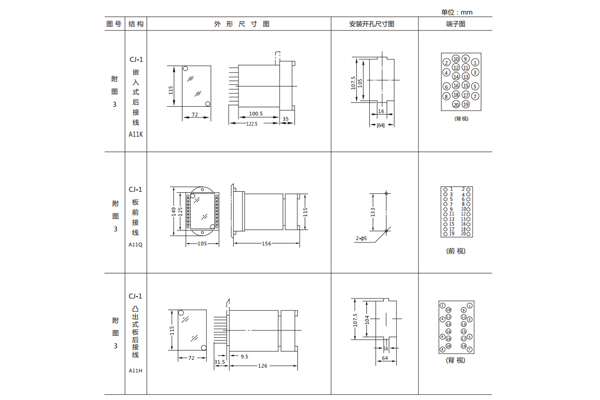

三、DX-4A/3型信號繼電器開孔尺寸

開孔尺寸
