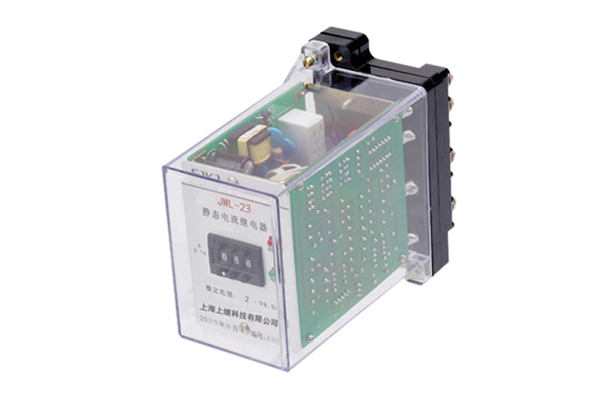

JWL-23電流繼電器產品圖片及使用方法-上海上繼科技有限公司

一、JWL-23無輔源靜態電流繼電器使用方法

1、JWL-23集成電路無輔源電流繼電器用于發電機、 變壓器和輸電線的過負荷和短路保護裝置中作為啟動元件。本繼電器為集成電路靜態型繼電器，精度高、功耗小、動作時間快、返回系數高、整定直觀方便、范圍寬，無需提供直流輔助電源可完全替代電磁型電流繼電器。

 2、JWL-23無輔源電流繼電器分為三個系列：JWL-10、20、30，分別替代 DL-10、DL-20、DL-30等系列電磁型電流繼電器。JWL系列無輔源電流繼電器采用撥碼開關整定電流值，改變整定值無需校驗，整定范圍寬，有利于用戶壓縮庫存品種。

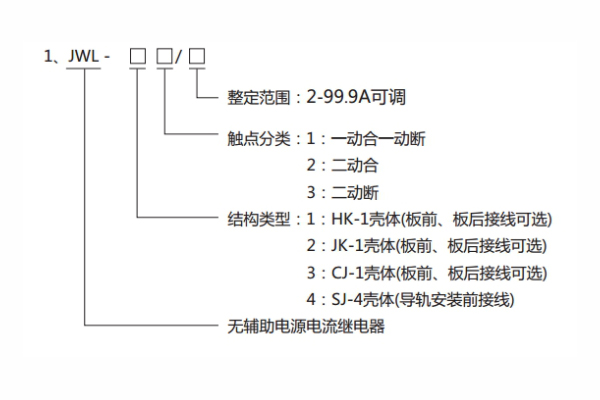

二、JWL-23無輔源靜態電流繼電器型號分類及其含義

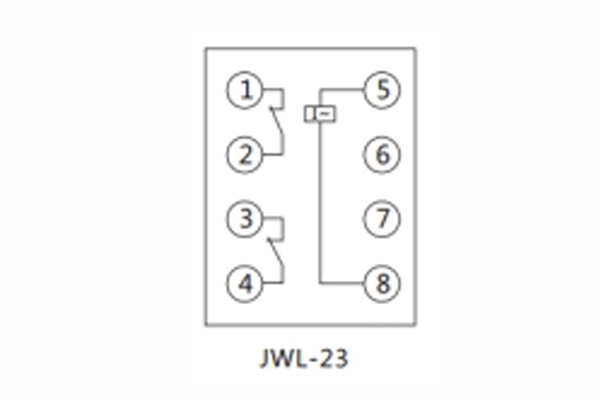

 三、JWL-23無輔源靜態電流繼電器內部接線及外引接線圖（正視圖）

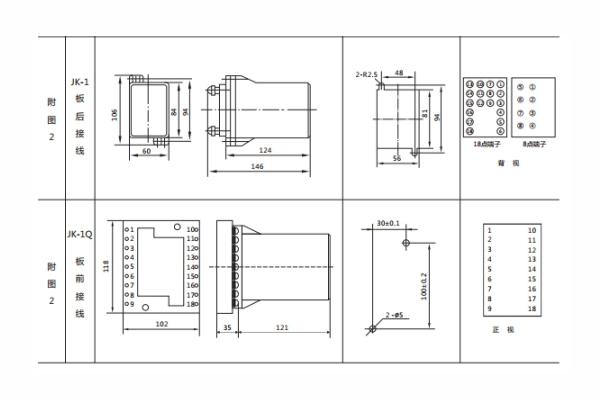

四、JWL-23無輔源靜態電流繼電器外形及開孔尺寸
