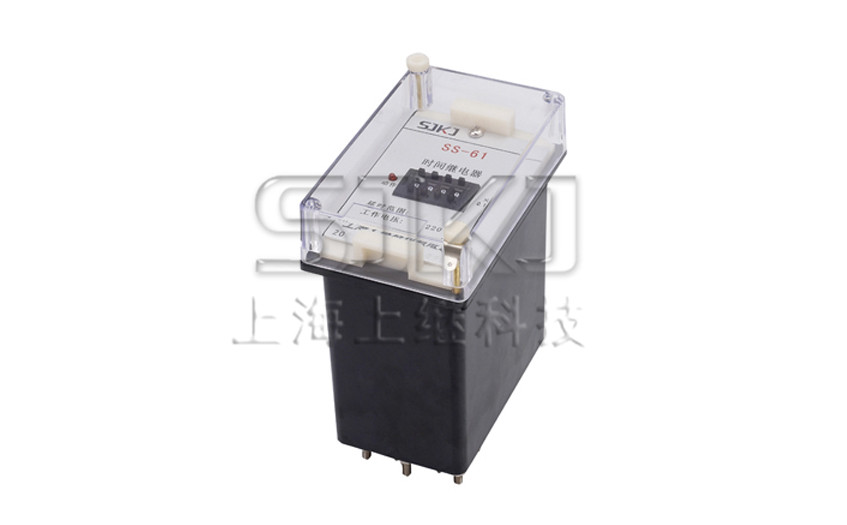

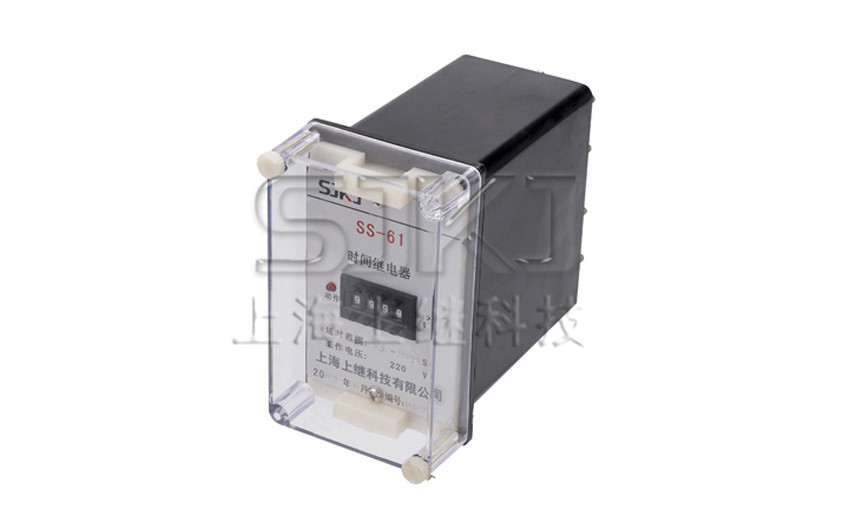

SS-61_SS-61電磁式時間繼電器

SS-61時間繼電器應用范圍

SS-61時間繼電器主要用于各種控制和繼電保護電路中 ,達到自動延時轉換電路的目的。

SS-61時間繼電器主要技術參數

·額定電壓:AC50Hz,220V、  127V、  110V、  100V;DC220V、  110V、48V、24V;

·延時整定范圍: 0.1-999.9s。

·延時級差: 0.1s。

·觸點形式:二副延時轉換。

·動作值: SS-61動作電壓不大于85%的額定電壓(交流動作) ; SS-62動作電壓不大于70%的額定電壓(直流動作)

·返回值:返回電壓不小于5%額定電壓。

·整定誤差:不大于±1%。

·動作延時一致性:不大于整定值的1%。

·功率消耗: SS-61不大于4VA; SS-62不大于6.6W。

·觸點容量:在電壓不超過250V,電流不超過5A,時間常數為5±0.75ms的直流有感負荷電路中,產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下,產品能可靠動作及返回5x10⁴次。輸出觸點長期允許接通電流為5A。

·介質強度:產品各導電端子連在一起 ,對外露的非帶電金屬部分或外殼之間,能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

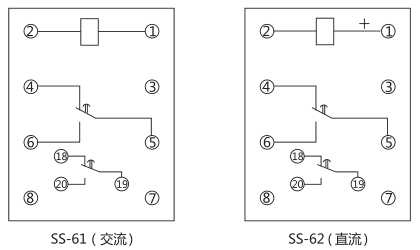

SS-61時間繼電器內部接線及外引接線圖(背視圖)

SS-61時間繼電器外形及開孔尺寸
