DX-3型閃光信號繼電器_DX-3繼電器_外形尺寸圖

DX-3閃光信號繼電器應用范圍

DX-3閃光繼電器用作信號指示之用，當被保護系統發生故障時，主保護繼電器動作時，通過閃光繼電器的接點控制各種燈光信號。

DX-3閃光信號繼電器主要技術數據

●額定值：DC 220V、110V、48V；AC 220V、110V。

●閃光頻率：每分鐘40~80次。

●動作值：不大于70％額定值。

●觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×10⁴次。輸出觸點長期允許接通電流為5A。

●介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V(有效值)50Hz的交流電壓，歷時1分鐘試驗，而無絕緣擊穿或閃絡現象。

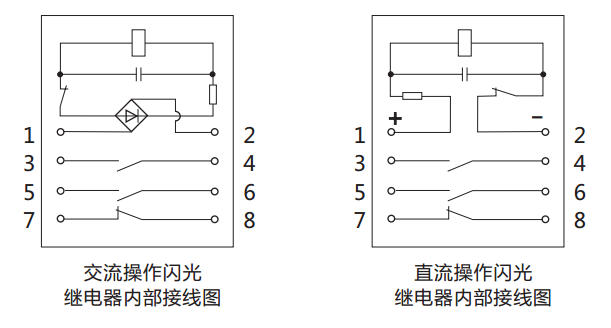

DX-3閃光信號繼電器內部接線及外引接線圖

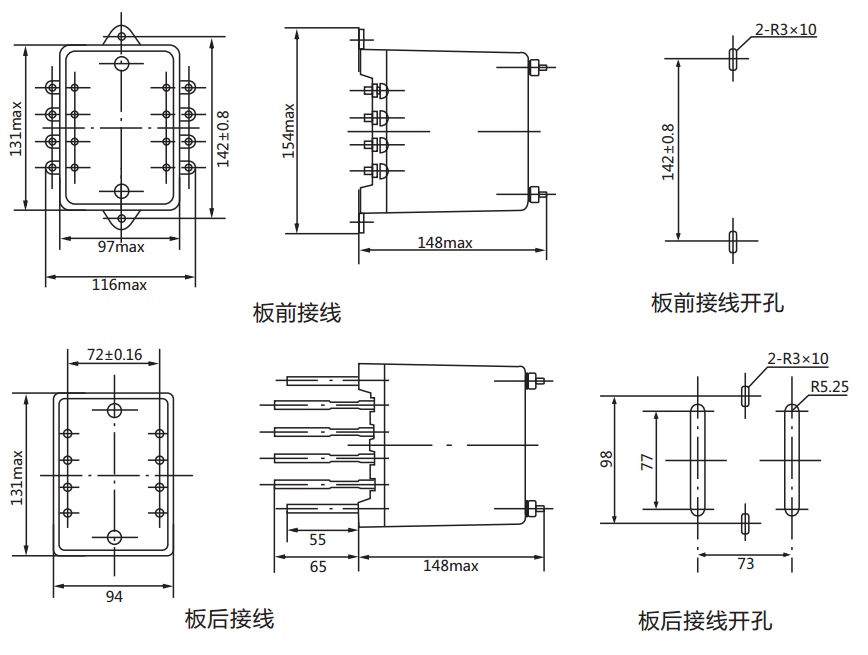

DX-3閃光信號繼電器外形尺寸及開孔尺寸
