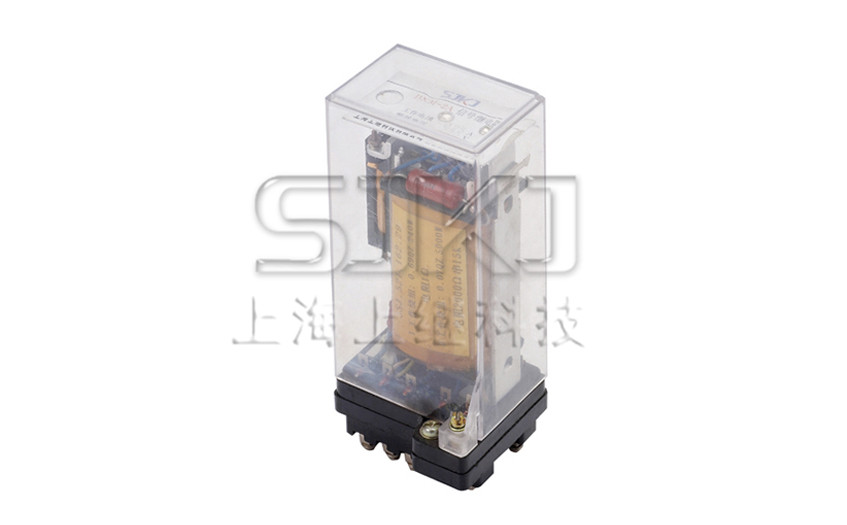

DXM-2A型信號繼電器_DXM-2A繼電器_工作原理

DXM-2A信號繼電器應用范圍

DXM-2A信號繼電器(以下簡稱繼電器)適用于直流操作的保護線路和自動控制線路中作為遠方復歸的動作指示。

DXM-2A信號繼電器主要技術數據

●工作繞組額定值：220V、110V、48V、24V、0.0lA、0.015A、0.025A、0.05A、0.075A、0.1A、0.15A、0.25A、0.5A、 0.75A、lA、2A、4A。

●釋放繞組額定值：220V、110V、48V、24V。

●動作值：電流啟動繼電器的動作值不超過額定電流電壓啟動繼電器的動作值不超過70％額定電壓。

●釋放電壓：不超過70％額定電壓。

●動作及返回時間：不超過5ms。

●功率消耗：電流工作繞組不大于0.15W；電壓工作繞組不大于2W；釋放工作繞組不大于3.5W。

●觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為 50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×10⁴次。輸出觸點長期允許接通電流為5A。

●介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V(有效值)50Hz交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

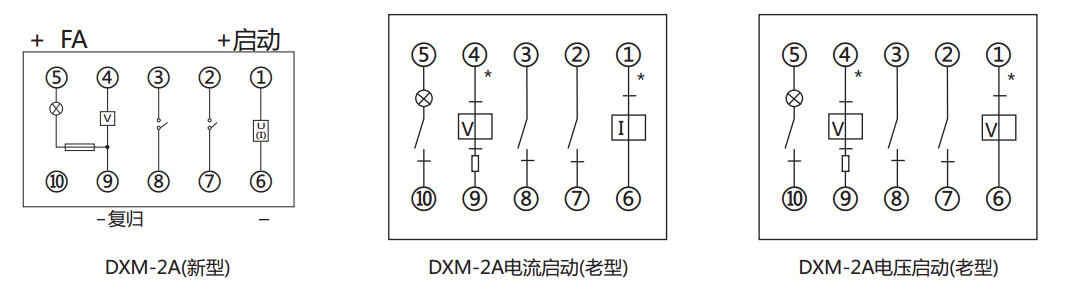

DXM-2A信號繼電器內部接線及外引接線圖

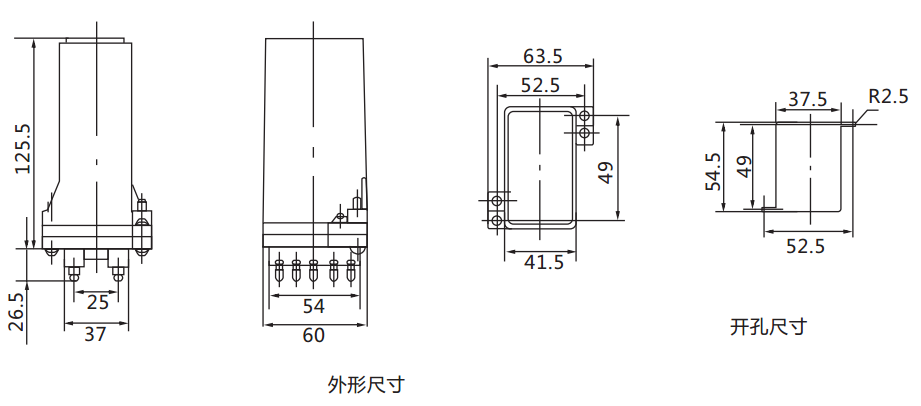

DXM-2A信號繼電器外形及開孔尺寸
